2024/7/19

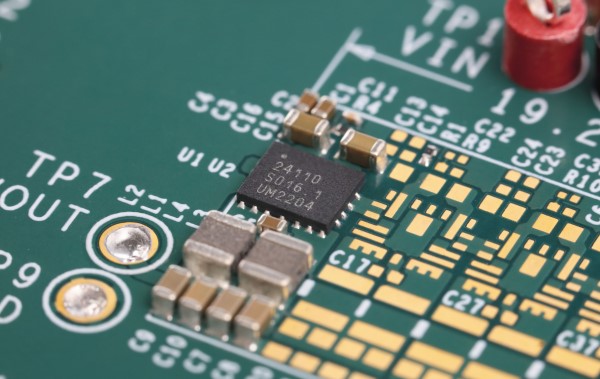

株式会社村田制作所（以下简称“村田”）面向1.2mm以下的低矮应用，开发了可以3.3输入电压输出上限12A的高效率DC-DC转换器IC“FlexiBK系列（PE24110、以下简称“本产品”）”。

近年来，在通信基础设施市场，ASIC/DSP的消耗电流持续增加，而核心电压呈下降的趋势。 传统方式的DC-DC转换器的占空比(1)变窄，转换效率显著降低，因此要求不依赖于输入输出电位差，便可实现高效转换的DC-DC转换器。

为此，在薄型POL(2)稳压器及要求高密度安装的光传输模块、核心电源、ASIC/FGPA等对安装面积和高度进行限制的应用中，村田开发了大幅降低对电感器尺寸的依赖并实现高效率的本产品。 除融合了自主研发的电荷泵技术(3)与传统DC-DC转换器电路的两级架构创新电路方式外，通过构成2相交错方式(4)，实现了89%的高效率。 输入电压范围为3.0V至3.45V，可提供每台设备12A的输出电流。可根据外部反馈电阻在0.35 V至0.7 V之间调整输出电压。

主要特点

· 输出电流上限12A

· 峰值转换效率89% ※ 使用3.3V输入、0.5V输出、高度1.2mm电感器时

· 采用交错方式，实现了极低的输入输出波纹和噪声特性

· 经由外部DAC的自适应电压调节(AVS)功能

· 至多可并列运行4台设备

· 内置FET开关

电源模块事业部 低功率商品部 部长 三上修司的评论

“为了解决客户面临的电力相关问题，我们开发了薄型高效率降压型DC-DC转换器。PE24110在峰值效率、输出电流和输出电压等方面都有非常出色的表现，为低输出电压应用提供了理想的电源解决方案。”

关于提供

本产品以4.0×3.2 mm的QFN(Quad Flat No leaded package)封装提供。
现在还可获取样品。有关评估套件和量产部件，请咨询地区的销售负责人。

注释

(1)占空比：通电时间相对于总循环时间所占的比例。当为直流-直流(DC-DC)转换器时，由输入电压与输出电压比决定。

(2)POL：Point of Load的缩写。作为专用电源电路配置在FPGA及ASIC等电子设备附近的DC-DC转换器。

(3)电荷泵技术：由电容器和半导体开关构成的电压转换电路。

(4)交错方式：让并联配置的相同电路网依次工作而不会重复的电路方式。
